斐濟的氣候分為雨季和旱季,雨季雨水多到所有東西都會發霉,旱季卻又乾到處處停水。Nadarivatu山區使用的自來水是從附近的山泉拉水管引入的,而每到旱季水位下降就會開始斷斷續續停水,最高紀錄停了近一個月。停水時宿舍區的人們會跑去醫療站的10噸大水塔提水,或者往山下開約5分鐘,有一個山壁上的水終年不歇,但無論哪一個,都必需整天提著水桶來來去去,非常不方便,而且醫療站也需要用水,不好意思一直去拿。為了克服停水問題,只好自己動手修改集水槽管路、接水塔、接抽水機、接家中管路,總算一路平安地用到今天。今年進入旱季已經約4個月,水又開始變得很弱,幸好有三個3噸加一個0.5噸儲水桶,撐過旱季應該不是問題。以下分享整個系統的設置過程,分為五個部分:

  1. 水塔連通
  2. 雨水蒐集
  3. 自來水蒐集
  4. 抽水管路安裝
  5. 連接水塔-抽水機-自來水管路

外行人操作,請多指教!

======================================================

水塔連通

主要材料:

1/2” PVC Pressure Pipe(水管)
1/2” Union(活動接頭)
1/2” Gate Value(門閥開關)或Ball Value(球閥開關)
1/2” Elbow(L型接頭)
1/2” Tee(三通接頭)

方法:

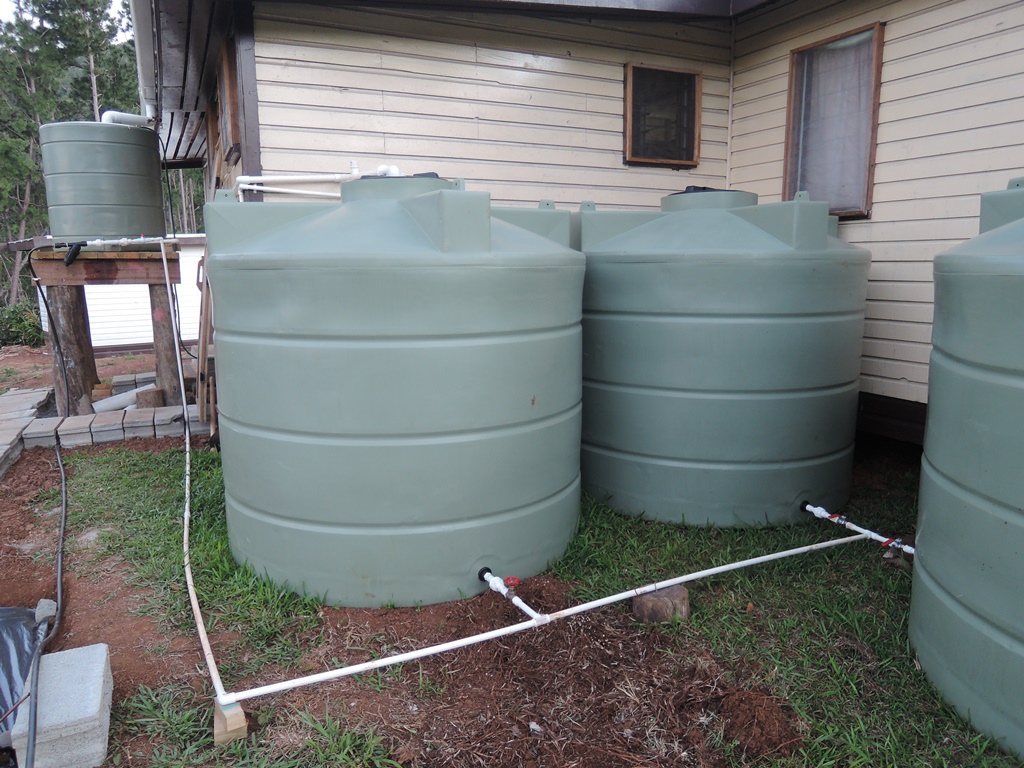

每個水塔都裝一個開關及活動接頭,用水管將彼此串聯在一起。

說明:

  1. 開關用門閥或球閥都可以,門閥需要一直轉動緩緩打開,相較於球閥轉個90度就能開關要慢得多,其缺點是如果老舊生鏽或損壞,可能會關不緊,優點是因為開關比較緩慢,不會發生水流突然被阻擋,撞擊開關反彈產生水錘效應。另外因為門閥的旋轉開關可以拆下來,有些人會把開關拆掉要用時再裝上去,避免有人偷用水或者偷走開關。(兩者差異可參考:http://www.finehomebuilding.com/2012/11/08/whats-the-difference-shutoff-valves-ball-gate-and-globe
  2. 每個水塔都裝一個開關及活動接頭,平常要裝水時把開關打開,水就會因連通管原理而裝滿每個水塔,裝滿後如果暫時不需要使用,最好關閉開關,避免系統某處破損漏水,所有的水都會流光。

Water Tank_1.JPG

======================================================

雨水蒐集

主要材料:

3” PVC Down Pipe(排水管)
3” Elbow(L型接頭)

方法:

0.5噸小水塔以及最右邊的3噸水塔。

說明:

  1. 排水管(Down Pipe)和壓力水管(Pressure Pipe)的規格不同,接頭的規格也不同,採購時需注意。
  2. 屋頂一定會有髒汙、落葉、鳥大便等,除了多蓋一層細網之外,有些人會先把水塔蓋子蓋上,等下雨下了一陣子再打開接水。

======================================================

自來水蒐集(照片說明見第4部分)

主要材料:

1/2” PVC Pressure Pipe(水管)
1/2” Ball Value(球閥開關)
1/2” Ball Float Valve(浮球)
1/2” Elbow(L型接頭)
1/2” Tee(三通接頭)

方法:

將房屋水管管路切開,做一個分支到水塔,分支加裝一個開關,水管進入水塔的末端裝上浮球。

說明:

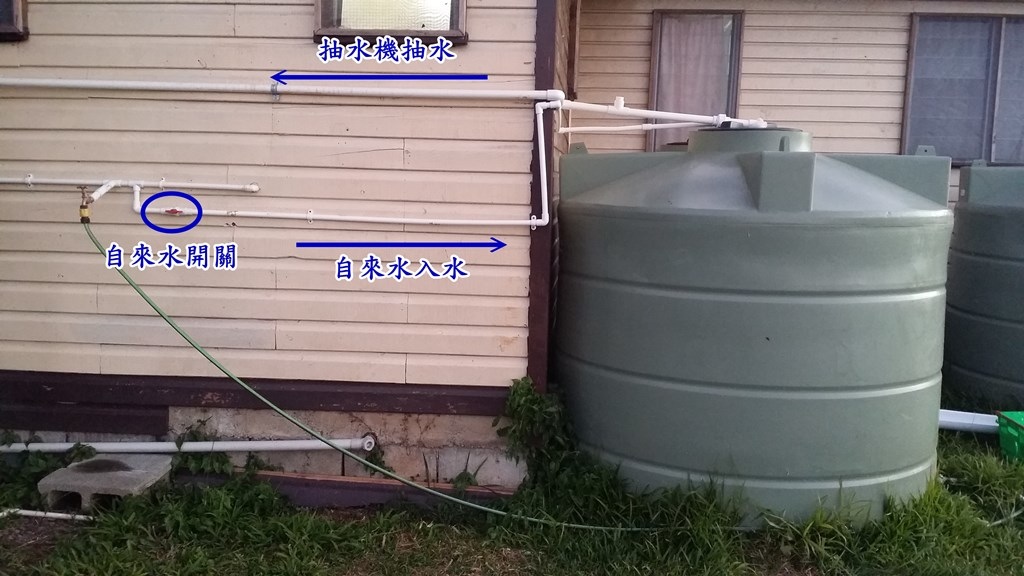

  1. 平常自來水充足時可打開開關裝水,但啟動抽水機時別忘了把開關關掉,否則抽水機從水塔抽出來的水轉了一圈又送回水塔了。
  2. 水管進入水塔後不用太深,在接近開口的地方裝設浮球,水塔的水只要滿到浮球,浮球開關就會關閉,停止自來水進入。

======================================================

抽水管路安裝

主要材料:

1” PVC Pressure Pipe(水管)
1” Spring Check Valve(彈簧式逆止閥)
1” Elbow(L型接頭)

方法: ​​​​​​​

水管一端裝上逆止閥,插入水塔中,另一端繞過房舍進入室內與抽水機相連。

說明: ​​​​​​​

  1. 逆止閥可以堵住水,防止抽上去的水在抽水機停止運轉後流回水塔內(水管內有水比較好抽)。不要讓逆止閥碰到水塔底,最底下藏汙納垢會吸上來一堆髒東西。
  2. 也可以在逆止閥外面綁紗網過濾髒污。
  3. 逆止閥種類很多種,可以自由選用,需注意上下,方向錯了就完全沒辦法打開了。

Water Tank_2.jpg

Water Tank_3.jpg

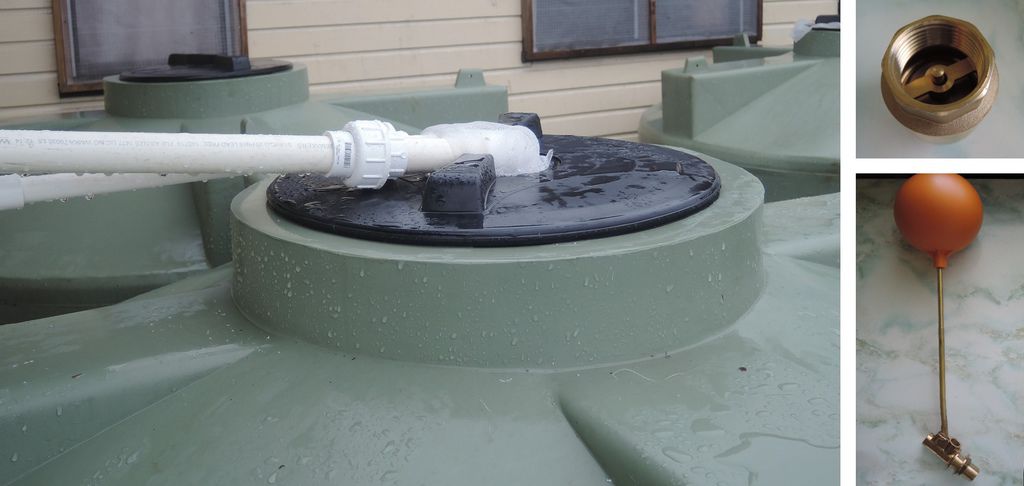

(↑右上:逆止閥;右下:浮球) ​​​​​​​

======================================================

連接水塔-抽水機-自來水管路

主要材料:

1” PVC Pressure Pipe(水管)
1” Elbow(L型接頭)
1” Union(活動接頭)
1/2” PVC Pressure Pipe(水管)
1/2” Union(活動接頭)
1/2” Ball Value(球閥開關)
1/2” Elbow(L型接頭)
1/2” Tee(三通接頭)
1”*1/2” Adaptor / Reducer(1”轉1/2”異徑接頭)

方法: ​​​​​​​

水管與抽水機入水口相連,抽水機出水口以異徑接頭轉換,以1/2”水管與家中自來水管路相連。

說明: ​​​​​​​

  1. 這台抽水機出入水口都是1”,因此需要異徑接頭轉成1/2” 。
  2. 這台抽水機對於小房子來說力量太強,若接不緊會爆水管。
  3. 抽水機與主管路之間以裝設一個開關,以免抽水機拆除後主管路的水不停流出。
  4. 出入水口處都加裝活動接頭,若要拆除抽水機只要打開接頭即可,不必鋸開水管。
  5. 一般會將抽水機放在室外,但由於放外面實在不安心,加上這台抽水機體積不大,聲音也不是很吵,就放進室內了。

Water Tank_4.jpg

======================================================

其他

  1. 止洩帶、線鋸、水管膠等都是必備材料,止洩帶逢螺紋必纏,水管膠逢接頭必黏。
  2. 水管太短時可以用接頭連接兩條水管,或者一條直接用火烤軟之後把另一條插入,需注意等水管冷卻後還是要上水管膠。Water Tank_5.jpg

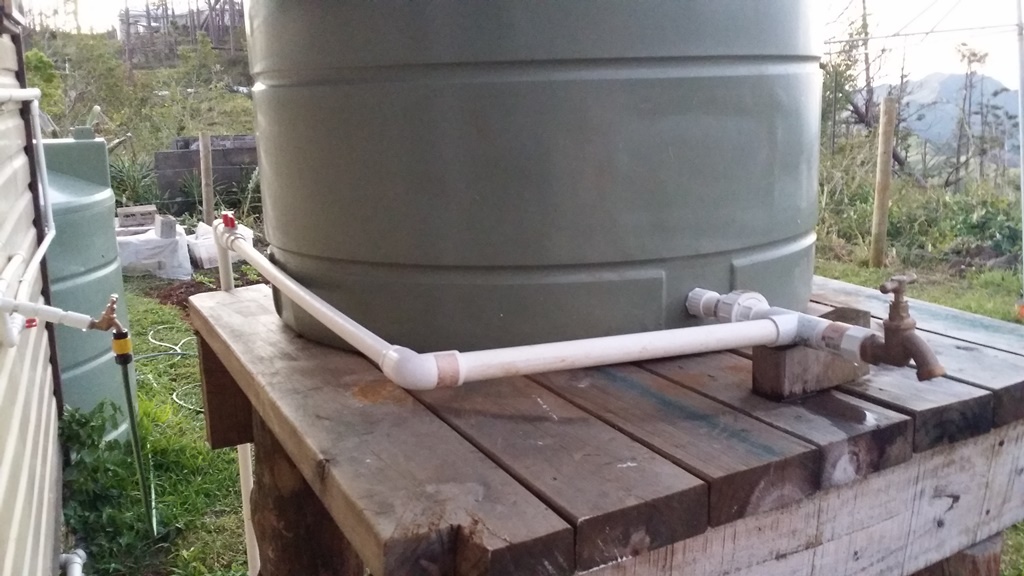

  3. 水塔加裝水龍頭,若不使用抽水機,也可以從水塔直接提水。Water Tank_6.jpg

​​​​​​​謝謝收看!
